【高分子化学】分子の骨格を透視する！NMR（核磁気共鳴装置）の原理と構造解析

GPCで「分子の大きさ」が分かったら、次は「どんな原子が、どうやって繋がっているか」という設計図を解き明かす番です。

高分子の正体を知る上で、最も情報量が多く、絶対に欠かせない分析機器がNMR（核磁気共鳴装置）です。病院にあるMRI（磁気共鳴画像装置）と同じ原理を使って、目に見えない分子の世界の「原子の並び方」を完璧に透視してしまう魔法のような装置です。

今回は、NMRがどのようにして分子の構造を見抜いているのか、その測定原理とスペクトルの読み解き方について分かりやすく解説します！

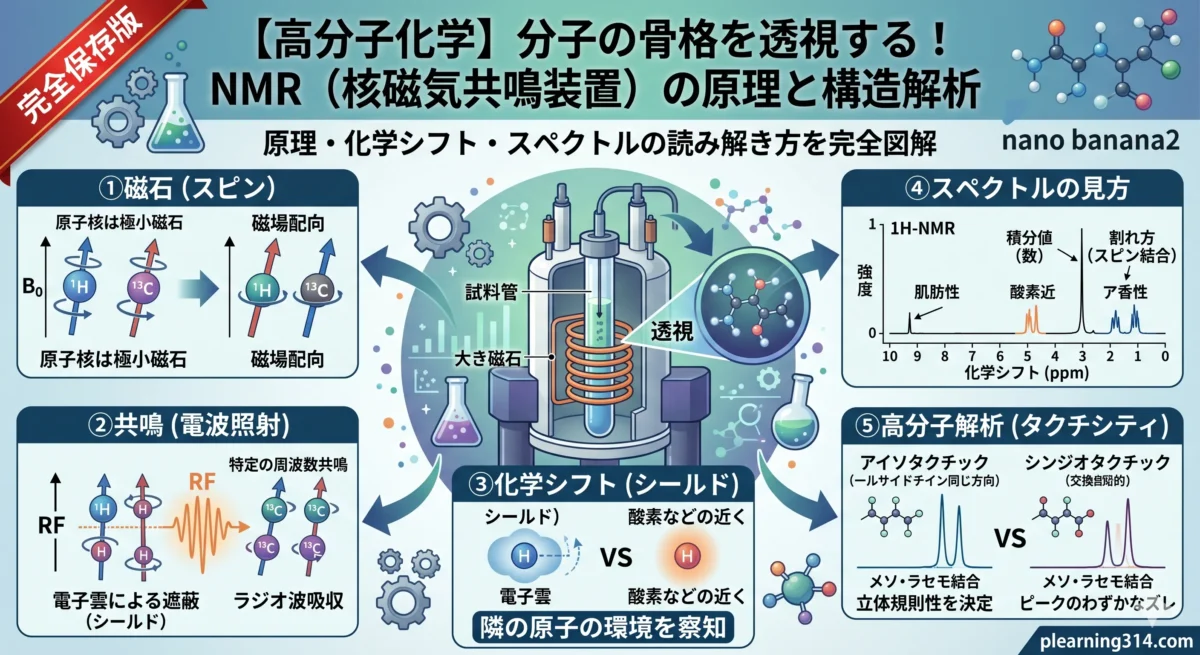

NMRとは？（分子のMRI）

NMR（Nuclear Magnetic Resonance：核磁気共鳴）は、強力な磁場の中にサンプルを入れ、電波を当てることで、分子の中にある特定の「原子核」の環境を調べる装置です。

何が見えるの？
- 分子が「どんな部品（モノマー）」でできているか。
- その部品が「どういう順番」で繋がっているか（共重合体の組成）。
- 側鎖が「どっち向き」についているか（タクチシティ：立体規則性）。

主に、水素の原子核を調べる$^1$H-NMR（プロトンNMR）と、炭素の原子核を調べる$^{13}$C-NMR（カーボンNMR）の2種類が頻繁に使われます。

NMRの原理を理解するためのキーワードは、「磁石」と「共鳴（ラジオのチューニング）」です。

水素（$^1$H）や炭素（$^{13}$C）の原子核は、コマのように自転（スピン）しており、それぞれが「極小の磁石」としての性質を持っています。

普段はバラバラの方向を向いていますが、NMR装置の強力な磁場の中に入れると、すべての「極小磁石」が磁力線に沿って整列します。

整列した極小磁石に対して、外から特定の周波数の電波（ラジオ波）を当てます。すると、電波のエネルギーを吸収して、極小磁石の向きが「クルッ」と反転します。このエネルギーを吸収する現象を核磁気共鳴（NMR）と呼びます。

ここからが最も重要なポイントです。

すべての水素原子が、同じ周波数の電波で反転するわけではありません。

原子核の周りには「電子」が雲のように漂っており、この電子の雲が外部の磁場を遮る「シールド（遮蔽）」の役割を果たしています。

電子の雲が分厚い水素：シールドが強いため、磁場を感じにくくなります。反転させるには低い周波数の電波で済みます。（グラフの右側：高磁場側に出る）
電子の雲が薄い水素（酸素などの近くにいる水素）：シールドが弱く、磁場をモロに感じてしまいます。反転させるには高い周波数の電波が必要になります。（グラフの左側：低磁場側に出る）

このように、「隣にどんな原子がいるか（置かれている環境）」によって、反転する周波数（吸収する電波）が少しずつズレる現象を化学シフトと呼びます。NMRはこのズレを精密に測定することで、分子の構造を割り出しているのです。

NMR測定を行うと、下のような横軸に化学シフト（ppm）、縦軸に強度をとった、山と谷のあるグラフ（スペクトル）が得られます。

このスペクトルからは、主に以下の3つの情報を読み取ることができます。

ピークの位置（化学シフト）：「どんな環境の水素がいるか」を示します。
- 1〜2 ppm付近： 普通の炭素（アルキル基）にくっついている水素。
- 3〜4 ppm付近： 酸素や窒素などの電気を引っ張る原子の近くにいる水素（電子のシールドが剥がされているため、左側にズレる）。
- 7 ppm付近： ベンゼン環（芳香環）にくっついている水素。
ピークの面積（積分値）：「その環境にいる水素が何個あるか」を示します。例えば、あるピークの面積比が「3：2」であれば、その分子の中には「CH$_3$（水素3個）」と「CH$_2$（水素2個）」がその比率で存在していることがわかります。
ピークの割れ方（スピン結合）：「隣の炭素に、水素が何個くっついているか」を示します。隣の炭素に水素が $n$ 個いると、ピークは $n+1$ 本に分裂するというルール（$n+1$ 則）があります。

NMRでは基準物質としてテトラメチルシラン（Si(CH$_3$)$_4$,TMS）が用いられます。このテトラメチルシランのピークが現れる化学シフトを0 ppmと基準にして測定が行われています。そのため､テトラメチルシランに由来するピークが0 ppmにおいて現れます。
