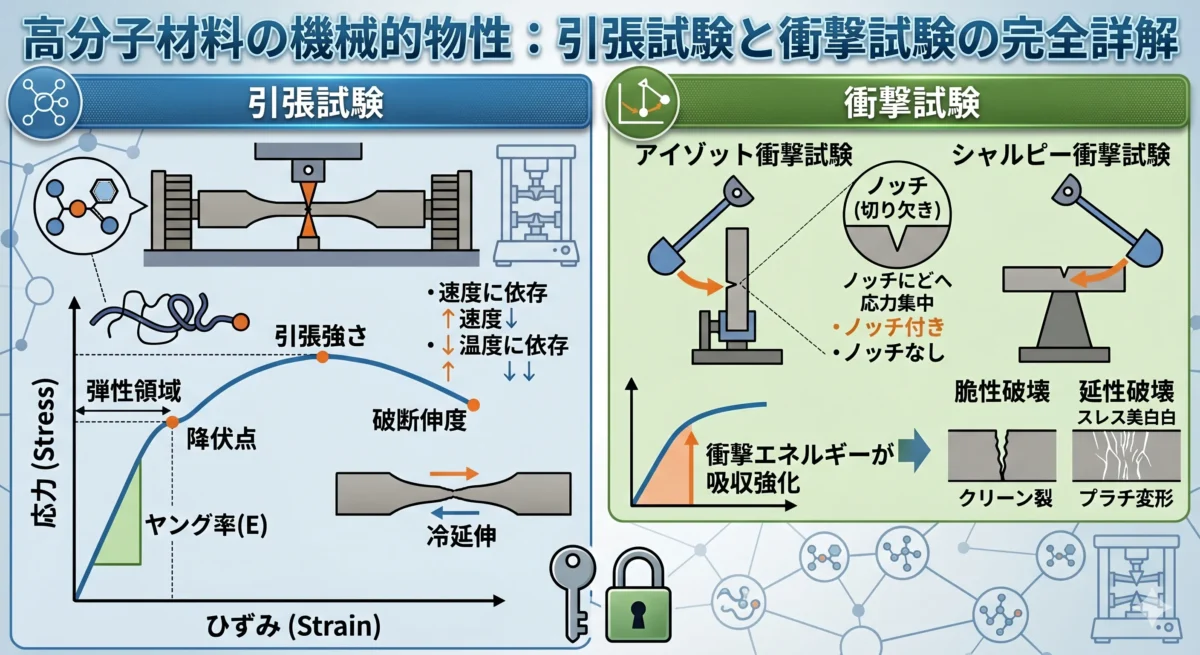

【高分子化学】高分子材料の機械的物性：引張試験と衝撃試験の完全詳解

高分子（プラスチック）は、金属やセラミックスとは異なり、「粘弾性」という独特の性質を持っています。そのため、単に「強い・弱い」という言葉だけではその性質を言い表せません。本稿では、材料の設計・選定において最も重要となる二大試験法について、その深層まで掘り下げます。

引張試験（Tensile Test）— 静的な強さと変形を解剖する
衝撃試験（Impact Test）— 動的な破壊への耐性を問う
1. アイゾット（Izod）とシャルピー（Charpy）の違い
2. 「ノッチ（切り欠き）」という過酷な条件
高度な解釈—「脆性破壊」と「延性破壊」
実務における「物性表」の読み解き方
1. 引張と衝撃のバランス
2. データの落とし穴：吸湿とアニール
四位一体の分析がもたらす信頼性

引張試験（Tensile Test）— 静的な強さと変形を解剖する

引張試験は、材料に一定の速度で荷重を加え、破断に至るまでの「力（応力）」と「伸び（ひずみ）」の関係を測定する、最も基本的な物理試験です。

S-Sカーブ（応力—ひずみ曲線）の物理的意味

引張試験の結果から得られるS-Sカーブは、いわば材料の「履歴書」です。グラフの形状から、その材料が「硬いのか柔らかいのか」「粘り強いのか脆いのか」を一目で読み取ることができます。

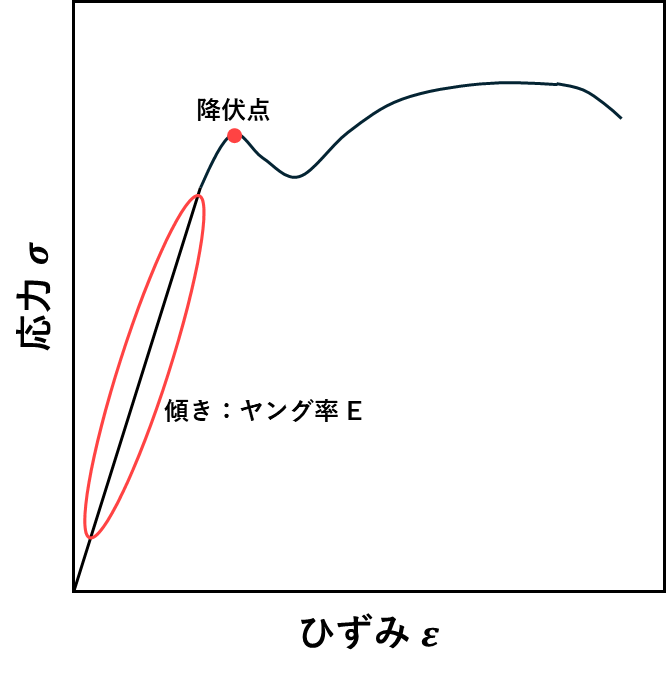

弾性領域とヤング率（弾性率）: 荷重をかけ始めると、材料は直線的に伸びます。この傾きをヤング率（$E$）と呼び、値が大きいほど「硬い（変形しにくい）」材料であることを示します。高分子の場合、この直線性（フックの法則）が成り立つ範囲は非常に狭いのが特徴です。
降伏点（Yield Point）: 直線的な変形から外れ、材料が永久変形を起こし始める点です。ここを超えると、力を抜いても材料は元の長さに戻らなくなります。
引張強さ（最大応力）: 試験中に材料が耐えた最大の応力値です。
破断伸度（エロンゲーション）: 破断した瞬間に、元の長さから何％伸びたかを示します。ゴムのような柔軟な材料では数百％に達することもあります。

高分子特有の現象「ネッキング」と「冷延伸」

多くの結晶性プラスチック（PEやPPなど）では、降伏点を超えると試験片の中央部が急激に細くなる「ネッキング（首ふり）」現象が見られます。この細くなった部分では、ランダムに絡み合っていた高分子鎖が引き延ばされ、引張方向に綺麗に並ぶ「分子配向」が起こっています。配向した部分は非常に強固になるため、周囲のまだ細くなっていない部分へと次々にネッキングが伝播していきます（冷延伸）。このプロセスの面積（グラフの下側の面積）が大きいほど、その材料は「タフ（破壊に多くのエネルギーを要する）」であると評価されます。

測定条件による「見え方」の変化

高分子の試験で最も注意すべきは、「速度」と「温度」です。

速度依存性: 引っ張る速度が速いほど、分子鎖が動く時間がなくなるため、材料は「硬く・脆く」挙動します。
温度依存性: 温度が上がると分子運動が活発になり、ヤング率は低下し、伸びは増大します。特に、前述のDSCで測定する「ガラス転移点（$T_g$）」付近では、物性が劇的に変化するため注意が必要です。

衝撃試験（Impact Test）— 動的な破壊への耐性を問う

引張試験が「じわじわ」と加える力に対する評価であるのに対し、衝撃試験は「ガツン」という突発的な外部応力に対する耐性（耐衝撃性）を評価します。

アイゾット（Izod）とシャルピー（Charpy）の違い

どちらも「振り子（ハンマー）」を用いて試験片を叩き折る手法ですが、固定方法に違いがあります。

アイゾット衝撃試験: 試験片を下部で垂直に固定し、片持ち梁の状態で叩きます。日本国内の樹脂メーカーのカタログ値としてはこちらが一般的です。
シャルピー衝撃試験: 試験片を水平に寝かせ、両端で支えた状態で中央部を叩きます。欧州や自動車業界、あるいは部材そのものの評価でよく用いられます。

「ノッチ（切り欠き）」という過酷な条件

衝撃試験のデータを見る際、最も重要なのが「ノッチの有無」です。通常、試験片にはあらかじめ「V字型」の溝を掘ります。これは、製品に存在する「角（R）」や「傷」への応力集中を再現するためです。

ノッチ付き（Notched）: 傷がある状態での強さを評価。
ノッチなし（Unnotched）: 材料そのものの潜在的な強さを評価。

ポリカーボネート（PC）のように、ノッチがない状態では驚異的な強さを誇るのに、鋭い傷が入ると一気に脆くなる材料もあります。これを「ノッチ感度が高い」と表現し、設計上の重要検討事項となります。

高度な解釈—「脆性破壊」と「延性破壊」

衝撃試験や引張試験で壊れた面（破断面）を観察することで、破壊のメカニズムを推測できます。

脆性破壊（Brittle Failure）: ガラスのように、変形を伴わずにパリンと割れる破壊。低温時や、高い衝撃が加わった際に見られます。
延性破壊（Ductile Failure）: 樹脂が白化（クレイジング）したり、引き延ばされたりしながら粘り強く壊れる破壊。

多くの高分子には、ある温度を境に破壊モードが「延性」から「脆性」へ切り替わる「延性－脆性転移温度」が存在します。冬場の屋外で使用する製品などは、この温度が使用環境よりも十分に低いことを確認しなければなりません。

実務における「物性表」の読み解き方

あなたがエンジニアとして材料を選定する際、カタログの物性表をどう組み合わせるべきでしょうか。

引張と衝撃のバランス

「引張強度が高い材料」は、往々にして「衝撃に弱い（脆い）」傾向があります。

高強度・高剛性型: ガラス繊維（GF）で補強された樹脂など。ヤング率は高いが、衝撃値は低くなりがちです。
高靭性（タフネス）型: ゴム成分を分散させたABSや改質PPなど。引張強度はそこそこですが、衝撃でも割れにくい。

データの落とし穴：吸湿とアニール

ナイロン（PA）の魔法: ナイロンは乾燥状態では非常に硬く脆いですが、空気中の水分を吸うと（吸湿）、水分子が可塑剤として働き、衝撃強度が数倍に跳ね上がります。カタログ値が「絶乾（DAM）」なのか「調湿」なのかの確認は必須です。
成形収縮と残留応力: 試験片は理想的な条件で成形されています。実際の製品では、複雑な形状による「残留応力」が、衝撃試験の結果以上に材料を脆くさせているケースが多々あります。
