偏光顕微鏡（PLM）で、光を使ってミクロな「結晶の形」を透視しました。しかし、最先端の材料開発において、研究者たちは光の限界（回折限界）を超えた「ナノメートル（1ミリの100万分の1）」の世界を観察する必要があります。
「見えないほど小さいなら、触って確かめればいい！」
そんな逆転の発想で生み出された究極の顕微鏡が、AFM（原子間力顕微鏡）です。光や電子を使うのではなく、物理的に表面を「なぞる」ことで、原子や分子のデコボコを直接描き出すAFMの測定原理と、高分子分析における活用法を解説します！

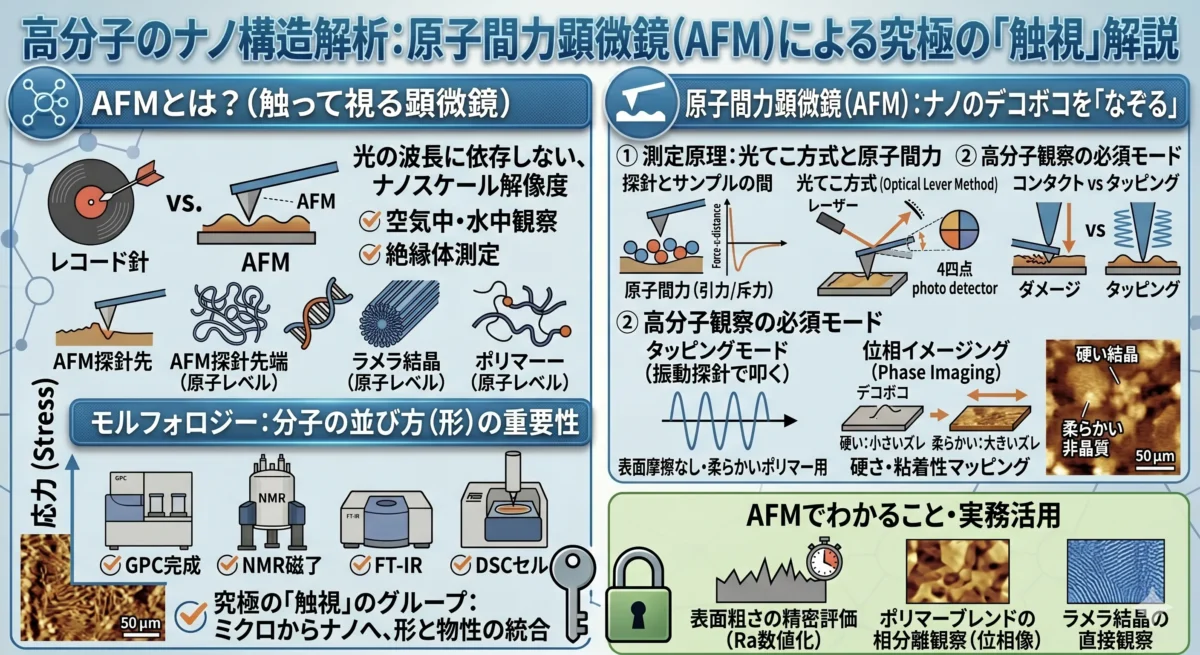

AFMとは？（触って視る顕微鏡）
AFM（Atomic Force Microscopy：原子間力顕微鏡）は、非常に細い針（探針）でサンプルの表面をなぞり、その表面のナノスケールの凹凸（形状）や、硬さ・粘着性などの物理的な性質を画像化する装置です。SPM（走査型プローブ顕微鏡）という仲間の代表格です。
イメージとしては、「レコード針が溝をなぞって音を出す仕組み」や、「目を閉じて、指先で点字を読み取る感覚」に非常に似ています。光の波長に依存しないため、真空中だけでなく、空気中や水中でも、さらには絶縁体（電気を通さないプラスチックなど）でもそのまま観察できるのが最大の強みです。
測定原理：ナノのデコボコをどうやって測るのか？
AFMの心臓部は、カンチレバー（片持ち梁）と呼ばれる飛び込み台のような極小の板と、その先端についている探針（プローブ）です。探針の先端は、数ナノメートルという原子数個分ほどの鋭さを持っています。
この探針をサンプル表面にギリギリまで近づけると、探針の原子とサンプルの原子の間に「原子間力（引力や斥力）が働きます。
光てこ方式（Optical Lever Method）
表面の凹凸に合わせてカンチレバーが上下に「たわむ（曲がる）」のですが、その動きはあまりにも微小です。これを検出するために光てこ方式が使われます。
- カンチレバーの背面にレーザー光を当てます。
- 反射したレーザー光を、少し離れた場所にある光検出器（フォトダイオード）でキャッチします。
- カンチレバーがナノレベルでわずかに上下にたわむと、反射したレーザー光の角度が変わり、検出器の上では光のスポットが大きく移動します。
これにより、目に見えないほどの微小な凹凸を、巨大な動きに拡大して読み取ることができるのです。
高分子観察の必須技術：タッピングモードと位相イメージ
高分子（プラスチックやゴム）は金属と違って「柔らかい」ため、探針を押し付けて引きずる「コンタクトモード」でスキャンすると、表面をえぐって傷つけてしまったり、探針にポリマーが絡みついて測定不能になったりします。
そこで高分子の観察では、以下のモードが標準的に使われます。
タッピングモード（Tapping Mode）
カンチレバーを固有振動数（ブルブルと最も激しく震える周波数）で振動させながら、サンプルの表面を「トントンと軽く叩くように」なぞっていくモードです。 表面を横に引きずる力（摩擦力）がほとんど発生しないため、柔らかい高分子や、壊れやすい生体サンプル（DNAやタンパク質）でも、傷つけることなく高解像度で観察できます。
位相イメージング（Phase Imaging）
タッピングモードでトントン叩きながら進む際、サンプルが「硬い」か「柔らかい」かによって、カンチレバーの振動のリズム（位相）にわずかなズレが生じます。
- 硬い部分（ガラス状や結晶部分）： コツンと弾かれるため、リズムのズレが小さい。
- 柔らかい部分（ゴム状や非晶部分）： グニュッとエネルギーを吸収されるため、リズムが大きくズレる。
このズレを画像化したものを「位相像（フェーズイメージ）」と呼びます。形状のデコボコだけでなく、「どこが硬くて、どこが柔らかいか」という材質のマッピングが同時に行えるため、高分子分析において極めて強力な武器となります。
AFMでわかること・実務での活用
高分子化学や材料開発の現場では、AFMは以下のような目的で活用されています。
- 表面粗さの精密評価： フィルムやコーティング表面の「滑らかさ」をナノスケールで数値化（Ra：算術平均粗さなど）します。スマートフォンの画面コーティングなどの品質管理に不可欠です。
- ポリマーブレンドの相分離観察： 2種類の異なるポリマーを混ぜた際、位相イメージングを使うことで、「海島構造（マトリックス中に別の成分が粒子状に散らばる構造）」などを、成分の違い（硬さの違い）として鮮明に可視化できます。
- ラメラ結晶の直接観察： 高分子が折りたたまってできるナノスケールの板状結晶（ラメラ）が、どのように積み重なって成長しているかを、原子レベルの解像度で直接「見る（触る）」ことができます。
まとめ
AFM（原子間力顕微鏡）は、極小の針とレーザーの光てこを使って、物質の表面を直接なぞることでナノの世界を描き出す驚異のテクノロジーです。
特にタッピングモードと位相イメージングの組み合わせは、柔らかさと硬さが混在する「高分子材料」の表面形態（モルフォロジー）や物性分布を解き明かすために、欠かすことのできない最重要ツールとなっています。
